CentOS如何输出热图?热图输出的步骤和要求是什么?



在服务器运维和性能分析领域,直观地呈现系统状态数据至关重要,文本日志虽然详尽,但面对海量信息时,快速识别模式和异常点往往效率低下。热图(Heatmap)作为一种强大的数据可视化工具,能有效弥补这一不足,它利用颜色的深浅或色调变化,将二维数据矩阵直观地映射为图像,让管理员一眼就能锁定CPU高负载时段、磁盘I/O瓶颈或内存使用热点,本文将详细介绍如何在CentOS环境下,利用强大的命令行工具生成实用的热图。

为何选择热图进行CentOS性能分析?

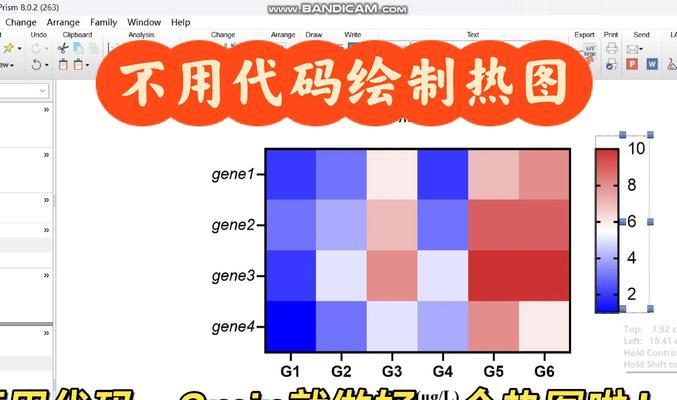

如何通过CentOS输出热图?-图1

想象一下监控一周的服务器CPU使用率,查看每分钟的平均值列表极其耗时,而热图可以将时间(天/小时)作为横轴,CPU核心或服务器节点作为纵轴,使用率高低用颜色梯度表示(蓝色表示低负载,红色表示高负载),只需扫一眼,就能清晰看到:工作日下午普遍负载较高,周三凌晨某个时段出现异常尖峰,周末则相对平静,这种模式识别异常检测的效率,是传统表格或折线图难以比拟的,尤其在分析多维度(如时间、核心、指标值)数据时优势明显。

核心工具:gnuplot- 命令行绘图利器

在CentOS上生成热图,gnuplot是一个功能强大且灵活的选择,它是一个跨平台的命令行驱动的绘图程序,支持生成多种高质量的图表,包括热图,其优势在于:

  • 纯文本驱动:所有配置通过脚本文件(.plt或 .gp)完成,易于版本控制和自动化。
  • 高度可定制:精细控制颜色映射、坐标轴、标签、标题等所有视觉元素。
  • 输出格式多样:支持PNG, JPEG, SVG, PDF等多种图片格式,也支持直接显示在终端(如 dumb终端)。
  • 轻量高效:资源占用小,非常适合服务器环境。

实战:在CentOS 7/8上生成CPU使用率热图

以下是一个完整的步骤示例,展示如何将采集到的CPU使用率数据(按时间和核心)转换为热图,假设我们有一个数据文件 cpu_data.dat,格式如下:


  • # Timestamp Core0 Core1 Core2 Core3
  • 2024-06-01_00:00 12.5 8.2 10.1 15.3
  • 2024-06-01_00:05 18.7 15.4 22.0 9.8
  • 2024-06-01_00:10 5.2 7.8 4.5 6.1
  • ... ... ... ... ...


步骤1:安装 gnuplot

如何通过CentOS输出热图?-图2

首先确保系统已安装 gnuplot,使用yum/dnf安装:


  • sudo yum install gnuplot # CentOS 7
  • sudo dnf install gnuplot # CentOS 8/Stream


步骤2:准备数据文件

确保你的数据文件格式正确,通常需要:

  • 第一行可以是列标题(注释行以 开头)。
  • 数据列之间由空格或制表符分隔。
  • X轴(通常是时间)作为第一列,后续每一列代表一个Y轴上的数据系列(如不同的CPU核心)。

步骤3:编写 gnuplot脚本 (cpu_heatmap.gp)

创建一个文本文件 cpu_heatmap.gp,输入以下内容:


  • # 设置输出为PNG图片,尺寸和分辨率
  • set terminal pngcairo size 1024,768 enhanced font 'Verdana,10'
  • set output 'cpu_usage_heatmap.png'
  • set title "CPU Core Usage Heatmap (Over 1 Week)" font ",14"
  • # 设置坐标轴标签
  • set xlabel "Timestamp (Hour of Day)" font ",12"
  • set ylabel "CPU Core" font ",12"
  • # 设置X轴为时间格式,假设数据文件中第一列是字符串时间戳 "%Y-%m-%d_%H:%M"
  • # 我们需要提取小时部分作为主要显示,注意:数据文件里是字符串,我们需要用strptime解析
  • set xdata time
  • set timefmt "%Y-%m-%d_%H:%M"
  • # 设置X轴刻度格式:只显示小时:分钟 (e.g., 00:00, 06:00)
  • set format x "%H:%M"
  • # 设置Y轴:显示核心编号 (Core0, Core1, ...),假设数据文件第2到第5列是核心数据。
  • set ytics ("Core0" 0, "Core1" 1, "Core2" 2, "Core3" 3) # 根据你的核心数量调整
  • # 关键:设置调色板 (Palette) - 定义热图的颜色映射
  • # 这里使用从蓝色(低)到红色(高)的渐变
  • set palette defined (0 "blue", 50 "green", 100 "red")
  • # 或者使用更常用的 viridis 或 jet 风格 (如果gnuplot版本支持)
  • # set palette viridis
  • # set palette rgbformulae 22,13,-31 # 类似'jet'的常用公式
  • # 设置颜色范围 (cbrange),根据你的CPU使用率范围调整 [0:100]
  • set cbrange [0:100]
  • set cblabel "CPU Usage (%)" font ",12" # 设置颜色条标签
  • set colorbox vertical user origin 0.9, 0.1 size 0.03, 0.8 # 调整颜色条位置和大小
  • # 绘制热图命令
  • # 使用 'using' 指定列:1:X轴(时间), 2:Y轴(虚拟索引,后面映射), 3:颜色值(这里是第3列数据)
  • # 注意:我们需要为每个数据点计算一个Y轴索引,这里假设有4个核心,从0开始。
  • # 使用 `every :::i::i` 选取特定数据块(核心)的技巧需要根据数据组织方式调整。
  • # 更通用的方法是重组数据文件,使每行包含:时间、核心ID、使用率,或者使用矩阵格式。
  • # 方法1:如果数据文件是矩阵格式(时间行 * 核心列),直接使用 `matrix`
  • # plot 'cpu_data.dat' using 1:2:3 with image notitle
  • # 但我们的示例文件是多列核心,需要转换视角 (pivoting)
  • # 方法2(推荐预处理为长格式):
  • # 假设数据文件已预处理为每行:时间字符串、核心ID(整数0,1,2,3)、使用率
  • # plot 'long_cpu_data.dat' using (timecolumn(1)):2:3 with image notitle
  • # 方法3:使用 `splot` 模拟热图 (适用于本例的多列格式,但X轴需数值化时间)
  • # 将时间转换为秒数(相对起点)
  • set xdata
  • stats 'cpu_data.dat' using 0 nooutput # 获取行数统计
  • start_time = strptime("%Y-%m-%d_%H:%M", "2024-06-01_00:00") # 设置起始时间戳(根据数据修改)
  • plot for [i=0:3] 'cpu_data.dat' using \
  • (($0)*300 + start_time):(i):(column(i+2)) \
  • with points pointtype 5 pointsize 1 palette \sprintf("Core %d", i)
  • # 解释:
  • # - `for [i=0:3]`: 循环绘制4个核心 (i=0,1,2,3)
  • # - `using (($0)*300 + start_time)`: $0是行号(从0开始),乘以采样间隔(秒,这里300秒=5分钟),加上起始时间戳(转换为秒数)
  • # - `(i)`: Y轴位置,核心i就放在高度i的位置
  • # - `(column(i+2))`: 颜色值,第i+2列的数据(第一列是时间字符串,第二列开始是Core0, Core1...)
  • # - `with points pointtype 5 pointsize 1`: 用很小的方块点绘制
  • # - `palette`: 根据第三部分(column(i+2))的值着色
  • # - `title ...`: 为每个核心系列添加图例标题
  • # 设置合适的X轴范围(可能需要根据数据调整)
  • # set xrange [start_time : start_time + 7*24*3600] # 假设一周数据
  • # 优化网格和外观
  • set grid
  • set key outside right top # 将图例放在图外右上方


重要说明:

如何通过CentOS输出热图?-图3

  • 脚本中的 方法3提供了一种变通方式处理多列核心数据,避免了繁琐的数据重组,核心思想是将每个数据点放置在 (时间戳, 核心ID)的坐标上,并用颜色表示使用率。
  • 实际应用中,更推荐将数据预处理为“长格式”:每行包含三个字段 时间戳、核心ID、使用率,这样可以直接使用更简洁的 plot 'data' using (timecolumn(1)):2:3 with image命令。
  • 时间处理是难点,脚本中演示了将字符串时间戳转换为数值(秒数)的方法。set xdata time方式更直接,但在处理非连续或需要特定聚合时可能更复杂。
  • set palette的选择直接影响热图的可读性。viridis(需要较新版本gnuplot) 或 jet是常用且感知均匀的色系,务必设置合理的 cbrange。
  • 需要根据你的实际数据文件路径、时间范围、核心数量、采样间隔等仔细调整脚本参数

步骤4:生成热图

运行 gnuplot脚本:


  • gnuplot cpu_heatmap.gp


执行成功后,会在当前目录生成 cpu_usage_heatmap.png文件。

解读与应用

打开生成的PNG图片,您将看到:

  1. X轴:时间(小时:分钟)。
  2. Y轴:不同的CPU核心编号。
  3. 颜色:从蓝色(低使用率)渐变到红色(高使用率),中间可能有绿色过渡。
  4. 颜色条:右侧的竖条标明了颜色对应的具体CPU使用率百分比。

通过观察:

  • 整体负载模式:可以清晰看到一天中哪些时段是高峰(大面积暖色调),哪些是低谷(大面积冷色调)。
  • 核心间差异:是否某些核心(Y轴上特定行)持续比其它核心更忙?这可能暗示进程绑定或调度不均。
  • 短期尖峰:突然出现的红色或黄色斑点,指示瞬间的高负载事件,可能是突发的计算任务或潜在问题。
  • 周期性模式:每天重复出现的高负载时段,有助于容量规划和资源调度。

扩展与高级技巧

  1. 数据源:数据文件 cpu_data.dat通常来源于监控系统(如Zabbix, Prometheus导出)、sar命令(-u All选项)或自定义脚本定期采集 /proc/stat。
  2. 其他热图类型:
    • 磁盘I/O:将核心替换为磁盘设备(sda, sdb),数据列为读写速率或IOPS。
    • 内存压力:监控不同内存区域(Cache, Buffers, Used)或Slab使用情况。
    • 网络流量:以网卡接口(eth0, eth1)为Y轴,数据为接收/发送带宽。
    • 应用性能:监控不同服务或API端点的响应时间或错误率随时间变化。
  3. 自动化:将数据采集、预处理(转换为gnuplot所需格式)、执行gnuplot脚本、保存或发送图片的过程整合到Shell脚本或Ansible Playbook中,实现定期生成和报告。
  4. 优化显示:
    • 对于长时间范围(如数月),可能需要按小时或天聚合数据,避免图像过于密集。
    • 使用 set xtics rotate旋转X轴标签避免重叠。
    • 调整 pointsize或 image的像素大小,使图像更清晰。
    • 探索不同的 palette选项 (set palette help查看可用选项)。
  5. 替代工具:除了 gnuplot,Python生态系统(Matplotlib + Seaborn)在数据处理和可视化上更加强大灵活,适合复杂场景和集成到Web应用,但在纯命令行、轻量级、快速生成场景下,gnuplot仍是CentOS服务器上的高效选择。

个人观点

掌握在CentOS命令行下生成热图的技能,显著提升了我的服务器性能诊断效率,它像一副“数据显微镜”,瞬间揭示隐藏在数字洪流中的关键信息,无论是日常巡检还是故障排查,一张精心制作的热图往往比翻阅数页日志更快定位问题根源。gnuplot虽然学习曲线稍陡,但其强大的定制能力和脚本化特性,使其成为运维工程师工具箱中不可或缺的利器,投入时间学习它,绝对是值得的。
