网关接线时是否需要留线？如何正确接线的图解步骤是什么？

在现代智能建筑和工业控制系统中，网关作为设备间通讯的关键设备，其接线的正确性直接关系到整个系统的稳定运行。但在进行网关接线时，是否需要留线？以及如何正确接线？这些问题经常困扰着一些技术人员。下面将为您详细解答，并提供图解步骤，确保您能够准确、高效地完成网关接线工作。

一、网关接线时是否需要留线？

在进行网关接线之前，了解是否需要留线是至关重要的。通常情况下，留线是为了在设备需要维护或更换时，可以更方便地进行操作，避免重新布线的麻烦。网关接线时确实有必要留线，这不仅是一种良好的工程实践，也提升了维护的便捷性。

留线长度一般建议为50cm至1米左右，这样可以保证有足够的余量进行连接和后续的维护工作。

二、如何正确接线网关

下面将按照步骤逐一介绍如何正确接线网关，并提供图解以便于理解。

1.准备工作

在开始接线前，首先要准备好所需材料和工具，包括网关设备、电缆、线卡、剥线钳、电工胶带等。确保所有材料和工具均符合项目要求。

2.确认接线图

根据设备说明书或技术文档确认接线图。一般网关设备会提供标准的接线图表，或者可以参考同类设备的接线示意图。了解各端口的功能和对应的线序是非常重要的。

3.电源线接线

首先接电源线。将电源线的端子插入网关的电源接口中，确保插入深度适中，通常应符合设备设计标准。在接线时，注意不要使电源线的裸露部分与网关内部的其他线路接触，以防短路。

4.数据线接线

数据线的接线方式依赖于所用的通讯协议，比如RS485、RS232、以太网等。按照接线图，正确地将数据线的各个导线分别接到网关的对应端口上。使用线卡固定电缆，确保连接牢固。

5.留线处理

在接线完成后，对留出的线进行处理。可以使用电工胶带缠绕线头，保护裸露的导体。建议在留线上作上标记，注明线序或功能，便于日后的维护。

6.检查接线

最后一步是检查所有接线。确保所有接线都没有接触不良、线卡牢固、标记清晰，并且所有线头都得到了适当的保护。

图解步骤

为了更清晰地指导您完成接线，以下是一系列图解步骤：

1.准备阶段


2.阅读接线图


3.电源线接线

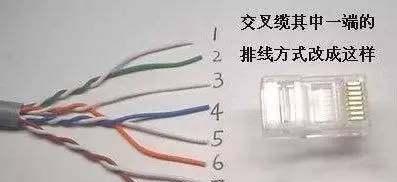

4.数据线接线


5.留线处理


6.检查接线


在接线过程中，若遇到任何疑问或困难，可以咨询设备供应商的技术支持，或查找相关在线资源。确保网关接线正确无误，对于保障系统的稳定运行至关重要。

通过以上步骤的介绍，相信您已经掌握了网关接线时留线的必要性以及如何正确进行接线。我们提供了详细的指导和图解步骤，希望能够帮助您顺利完成网关接线工作。
